所谓综合布线系统是指按标准的、统一的和简单的结构化方式编制和布置各种建筑物(或建筑群)内各种系统的通信线路，包括网络系统、电话系统、监控系统、电源系统和照明系统等。因此，综合布线系统是一种标准通用的信息传输系统。

综合布线系统是智能化办公室建设数字化信息系统基础设施,是将所有语音、数据等系统进行统一的规划设计的结构化布线系统，为办公提供信息化、智能化的物质介质，支持将来语音、数据、图文、多媒体等综合应用。

根据多年结构化布线和故障排除的经验，总结出布线时需要注意的几点事项，我们需要在布线时注意这些，这样才能保证我们更顺畅的享受网络。

注意事项

1.硬件要兼容

在网络设备选择上，尽量使所有网络设备都采用一家公司的产品，这样可以最大限度地减少高端与低端甚至是同等级别不同设备间的不兼容问题。而且不要为了省几十块钱而选择没有质量保证的网络基础材料，例如跳线、面板、网线等。这些东西在布线时都会安放在天花板或墙体中，出现问题后很难解决。同时，即使是大品牌的产品也要在安装前用专业工具检测一下质量。

2.正确端接

当我们完成结构化布线工作后就应该把多余的线材、设备拿走，防止普通用户乱接这些线材。另外，有些时候，用户私自使用一分二线头这样的设备也会造成网络中出现广播风暴，因此布线时遵循严格的管理制度是必要的。布线后不要遗留任何部件，因为使用者一般对网络不太熟悉，出现问题时很有可能病急乱投医，看到多余设备就会随便使用，使问题更加严重。

3.防磁

为什么电磁设备可以干扰到网络传输速度呢?因为在网线中走的是电信号，而大功率用电器附近会产生磁场，这个磁场又会对附近的网线起作用，生成新的电场，自然会出现信号减弱或丢失的情况。

需要注意的是防止干扰除了要避开干扰源之外，网线接头的连接方式也是至关重要的，不管是采用568A还是568B标准来制作网线，一定要保证1和2、3和6是两对芯线，这样才能有较强的抗干扰能力。在结构化布线时一定要事先把网线的路线设计好，远离大辐射设备与大的干扰源。

4.散热

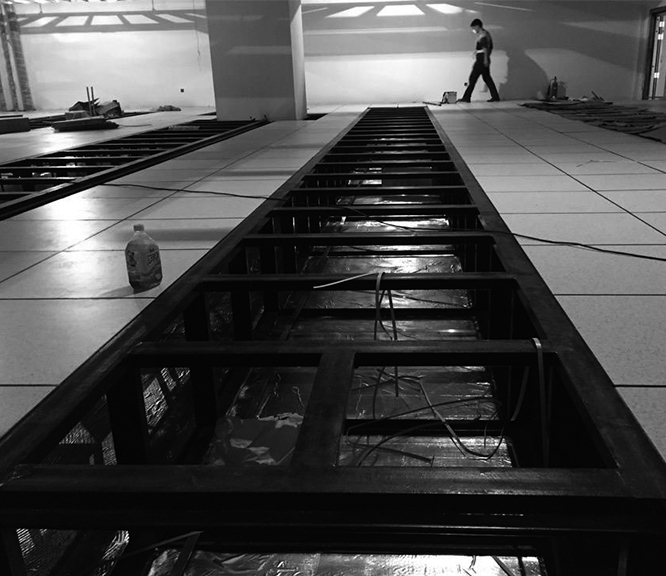

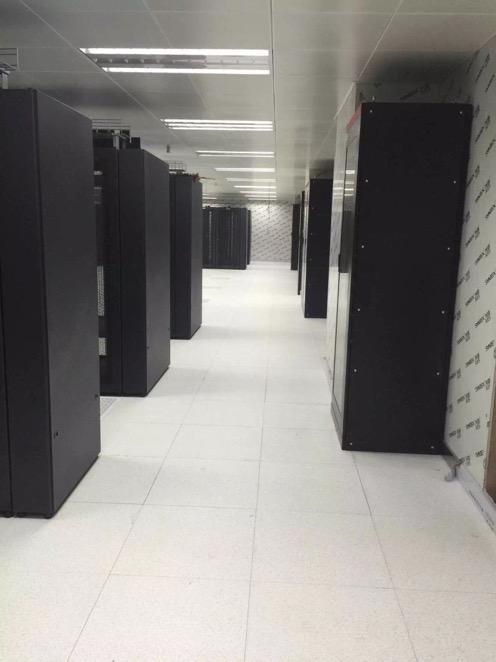

高温环境下，设备总是频频出现故障。为什么会这样呢?使用过计算机的读者都知道，当CPU风扇散热不佳时计算机系统经常会死机或自动重启，网络设备更是如此，高速运行的CPU与核心组件需要在一个合适的工作环境下运转，温度太高会使它们损坏。设备散热工作是一定要做的，特别是对于核心设备以及服务器来说，需要把它们放置在一个专门的机房中进行管理，并且还需要配备空调等降温设备。

5.按规格连接线缆

众所周知网线有很多种，如交叉线、直通线等，不同的线缆在不同情况下有不同的用途。如果混淆种类随意使用就会出现网络不通的情况。因此在结构化布线时一定要特别注意分清线缆的种类。线缆使用不符合要求就会出现网络不通的问题。

布线经验谈：虽然目前很多网络设备都支持DIP跳线功能，也就是说不管你连接的是正线还是反线，它都可以正常使用。但有些时候设备并不具备DIP功能，只有你在连线时特别注意了接线种类，才能避免不必要的故障。

6.留足网络接入点

确实如此，很多时候在结构化布线过程中没有考虑未来的升级性，网络接口数量很有限，刚够眼前使用，如果以后来住宅布局出现变化的话，就会出现上述问题。因此在结构化布线时需要事先留出多出一倍的网络接入点。

众所周知，网络的发展非常迅速，几年前还在为10Mbps到桌面而努力，而今已经是100Mbps，甚至是1000Mbps到桌面了。网络的扩展性是需要我们重视的，谁都不想仅仅使用2～3年便对布线系统进行翻修、扩容，所以留出富余的接入点是非常重要的，这样才能满足日后升级的需求。

施工方面

1.明确要求、方法

施工负责人和技术人员要熟悉网络施工要求、施工方法、材料使用，并能向施工人员说明网络施工要求、施工方法、材料使用，而且要经常

在施工现场指挥施 工，检查质量，随时解决现场施工人员提出的问题。

2.掌握环境资料

尽量掌握网络施工场所的环境资料，根据环境资料提出保证网络可靠性的防护措施：

为防止意外破坏，室外电缆一般应穿入埋在地下的 管道内，如需架空，则应架高(高4米以上)，而且一定要固定在墙上或电线杆上，切勿搭

架在电杆上、 电线上、墙头上甚至门框、窗框上。室内电缆一般应铺设在墙壁顶端的电缆槽内。

通信设备和各种电缆线都应加以固定，防止随意移 动，影响系统的可靠性。

为了保护室内环境，室内要安装电缆槽，电缆放在电缆槽内，全部电缆进房间、穿楼层均需打电缆洞，全部走线都要横平竖直。

3.区分不同介质

保证通信介质性能，根据介质材料特点，提出不同施工要求。计算机网络系统的通信介质有许多种，不同通信介质的施工要求不同，具体如下：

光纤电缆

00001.

光纤电缆铺设不应绞结;

00002.

00003.

光纤电缆弯角时，其曲率半径应大于30cm;

00004.

00005.

光纤裸露在室外的部分应加保护钢管，钢管应牢固地固定在墙壁上;

00006.

00007.

光纤穿在地下管道中时，应加PVC管;

00008.

00009.

光缆室内走线应安装在线槽内;

00010.

00011.

光纤铺设应有胀缩余量，并且余量要适当，不 可拉得太紧或太松。

00012.

同轴粗缆

00001.

粗缆铺设不应绞结和扭曲，应自然平直铺设;

00002.

00003.

粗缆弯角半径应大于30cm;

00004.

00005.

安装在粗缆上各工作站点间的距离应大于25米;

00006.

00007.

粗缆接头安装要牢靠，并且要防止信号短路;

00008.

00009.

粗缆走线应在电缆槽内，防止电缆损坏;

00010.

00011.

粗缆铺设拉线时不可用力过猛，防止扭曲;

00012.

00013.

每一网络段的粗缆应小于500米，数段粗缆可以用粗缆连结器连接使用，但总长度不可大于5 00米，连接器不可太多;

00014.

00015.

每一网络段的粗缆两端一定要安装终端器，其中有一个终端器必须接地;

00016.

00017.

同轴粗缆可安装在室外，但要加防护措施，埋 入地下和沿墙走线的部分要外加钢管，防止意外损坏。

00018.

同轴细缆

00001.

细缆铺设不应绞结;

00002.

00003.

细缆弯角半径应大于20cm;

00004.

00005.

安装在细缆上各工作站点间的距离应大于0. 5米;

00006.

00007.

细缆接头安装要牢靠，且应防止信号短路;

00008.

00009.

细缆走线应在电缆槽内，防止电缆损坏;

00010.

00011.

细缆铺设时，不可用力拉扯，防止拉断;

00012.

00013.

一段细缆应小于183米，183米以内的两段细缆一般可用"T"头连结加长;

00014.

00015.

两端一定要安装终端器，每段至少有一个终端 器要接地;

00016.

00017.

同轴细缆一般不可安装在室外，安装在室外的部分应加装套管。

00018.

4、网络设备安装

Hub的安装

00001.

Hub应安装在干燥、干净的房间内;

00002.

00003.

Hub应安装在固定的托架上;

00004.

00005.

Hub固定的托架一般应距地面500mm以上;

00006.

00007.

插入Hub的电缆线要固定在托架或墙上，防止意 外脱落。

00008.

收发器的安装

00001.

选好收发器安装在粗缆上的位置(收发器在粗缆上安装，两个收发器最短距离应为25米);

00002.

00003.

用收发器安装专用工具，在粗缆上钻孔，钻孔 时要钻在粗缆中间位置，要钻到底(即钻头全部钻入);

00004.

00005.

安装收发器连结器，收发器连结器上有三根针( 中间一只信号针，信号针两边各有一只接地针)，信号针要垂直接入粗缆上的孔中，上好固定螺栓(要安 装紧固);

00006.

00007.

用万用表测信号针和接地针间电阻，电阻值约为25欧姆(粗缆两端粗缆终端器已安装好)，如电阻无穷大，一般是信号针与粗缆芯没接触上，或收 发器连结器固定不紧，或钻孔时没有钻到底，需要重新钻孔或再用力把收发器连结器固定紧;

00008.

00009.

安装好收发器，固定好螺钉;

00010.

00011.

收发器要固定在墙上或托架上，不可悬挂在空 中;

00012.

00013.

安装好收发器电缆;

00014.

00015.

收发器电缆首先与粗缆平行走一段，然后拐弯，以保证收发器电缆插头与收发器连接可靠。

00016.

网卡安装

00001.

网卡安装不要选计算机最边上的插槽，最边上的插槽有机器框架，影响网络电缆的拔插，给调试带来不便;

00002.

00003.

网卡安装与其它计算机卡安装方法一样，因网 卡有外接线，网卡一定要用螺钉固定在计算机的机架上。

00004.

5、设备安装

为保证网络安装的质量，网络设备的安装应遵循如 下步骤：

首先阅读设备手册和设备安装说明书。

设备开箱要按装箱单进行清点，对设备外观进行检查，认真详细地做好记录。

设备就位。

安装工作应从服务器开始，按说明书要求逐一接好电缆。

逐台设备分别进行加电，做好自检。

逐台设备分别联到服务器上，进行联机检查，出现 问题应逐一解决。有故障的设备留在最后解决。安装系统软件，进行主系统的联调工作。

安装各工作站软件，各工作站可正常上网工作。

逐个解决遗留的所有问题。

用户按操作规程可任意上机检查，熟悉网络系统的各种功能。

试运行开始。

1.构架设计合理，保证合适的线缆弯曲半径。上下左右绕过其他线槽时，转弯坡度要平缓，重点注意两端线缆下垂受力后是否还能在不压损线缆的前提下盖上盖板。

00001.

放线过程中主要是注意对拉力的控制，对于带卷轴包装的线缆，建议两头至少各安排一名工人，把卷轴套在资质的拉线杆上，放线端的工人先从卷轴箱内预拉出一部分线缆，供合作者在管线另一端抽取，预拉出的线不能过多，避免多根线咋场地上缠结环绕。

00002.

3.拉线工序结束后，两端流出的冗余线缆要整理和保护好，盘线时要顺着原来的旋转方向，线圈直径不要太小，有可能的话用废线头规定在桥架、吊顶上或纸箱内，做好标注，提醒其他人员勿踩勿动。

4.在整理、绑扎、安置线缆时，冗余线缆不要太长，不要让线缆叠加受力，线圈顺势盘整，固定扎线绳不要勒得过紧。

5.在整个施工期间，工艺流程及时通报，各工种负责人做好沟通，发现问题马上通知甲方，在其他后续工种开始前及时完成本工种任务。

6.如果安装的是非屏蔽双绞线，对接地要求不高，可在与机柜相连的主线槽处接地。

7.线槽的规格是这样来确定的：线槽的横截面积留40%的富余量以备扩充，超5类双绞线的横截面积为0.3平方厘米。线槽安装时，应注意与强电线槽的隔离。布线系统应避免与强电线路在无线屏蔽、距离小于20cm情况下平行走3米以上。如果无法避免，该段线槽需采取屏蔽隔离措施。进入家居的电缆线管由最近的吊顶线槽沿隔墙下到地面，并从地面镗槽埋管到家居隔离下。

管槽过渡、接口不应有毛刺，线槽过渡要平滑。

线管超过两个弯头必须留分线盒。

墙装底盒安装应该距地面30厘米以上，并与其他地和保持等高、平行。

线管采用镀锌薄壁钢管或PVC。

综合布线系统要综合考虑。由于结构化布线大多数都是由布线工人完成的，这些工人都拥有专业的布线合格证，因此大多数故障都是可以避免的。不过在铺设线路时仍然需要我们对技术把关，只有我们注意到了上面提到的这些常见问题才能真正地在结构化布线中做到“少出钱、多办事、办好事、不坏事”。

综合布线需求者不能只一味追求产品的价格，应考虑到综合布线是属于生命周期长的隐蔽工程，不能只追成本，更要考虑长期的使用。
